Koja je mjera za sprječavanje vodenog čekića za regulacijski ventil visokog tlaka?

Bok tamo! Kao dobavljač visokotlačnih regulacijskih ventila, vidio sam dosta problema povezanih s vodenim udarom. To je problem koji može uzrokovati ozbiljnu štetu vašim sustavima cjevovoda i ventilima ako se ne riješi na odgovarajući način. Dakle, zaronimo u to što je vodeni čekić i mjere koje možemo poduzeti da ga spriječimo.

Što je vodeni čekić?

Vodeni čekić je skok tlaka ili val koji nastaje kada je tekućina (obično voda) u kretanju prisiljena stati ili iznenada promijeniti smjer. To se može dogoditi kada se ventil brzo zatvori, pumpa se naglo zaustavi ili dođe do nagle promjene u protoku. Kinetička energija tekućine koja se kreće pretvara se u energiju pritiska, stvarajući udarni val koji putuje kroz cijevi. Ovaj udarni val može uzrokovati glasno lupanje, vibracije, pa čak i oštećenje cijevi, spojnica i ventila.

Zamislite da vozite automobil velikom brzinom i iznenada pritisnete kočnicu. Zamah automobila uzrokuje trzanje prema naprijed, zar ne? Pa, to je ono što se događa s vodom u cijevima tijekom događaja vodenog udara. Naglo zaustavljanje stvara snažnu silu koja može biti prilično destruktivna.

Zašto je vodeni čekić problem za visokotlačne regulacijske ventile?

Visokotlačni regulacijski ventili dizajnirani su za regulaciju protoka i tlaka tekućina u sustavu. Međutim, vodeni udar može jako opteretiti ove ventile. Iznenadni skokovi tlaka mogu uzrokovati brže trošenje komponenti ventila, što dovodi do curenja, smanjene učinkovitosti, pa čak i potpunog kvara ventila. Osim toga, vibracije uzrokovane vodenim čekićem mogu olabaviti spojeve ventila i oštetiti tijelo ventila, dodatno ugrožavajući njegovu funkcionalnost.

Na primjer, ako se visokotlačni kontrolni ventil prebrzo zatvori, može stvoriti učinak vodenog udara koji oštećuje sjedište ventila i oblogu. To može rezultirati lošim brtvljenjem, što znači da ventil neće moći tako učinkovito kontrolirati protok i tlak. S vremenom to može dovesti do povećane potrošnje energije, smanjene učinkovitosti i skupih popravaka.

Mjere za sprječavanje vodenog udara

Sada kada smo razumjeli što je vodeni čekić i zašto predstavlja problem za visokotlačne regulacijske ventile, pogledajmo neke mjere prevencije.

1. Sporo zatvaranje ventila

Jedan od najjednostavnijih načina za sprječavanje vodenog udara je usporiti vrijeme zatvaranja ventila. Umjesto naglog zatvaranja ventila, možete koristiti mehanizam za polagano zatvaranje kako biste postupno smanjili protok. To omogućuje glatko zaustavljanje tekućine u cijevima, smanjujući skok tlaka na minimum.

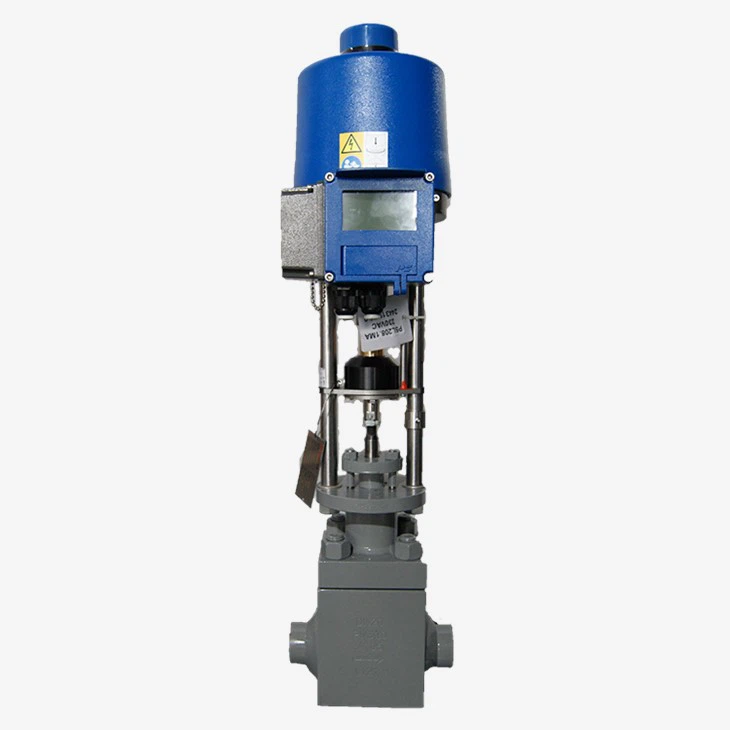

Mnogi naši visokotlačni regulacijski ventili, poputPneumatski visokotlačni kontrolni ventiliElektrični visokotlačni kontrolni ventil, može se opremiti podesivim postavkama vremena zatvaranja. To vam daje fleksibilnost da prilagodite rad ventila na temelju vaših specifičnih zahtjeva sustava.

2. Instalirajte kompenzacijske spremnike

Prenaponski spremnici još su jedan učinkovit način za sprječavanje vodenog udara. Ovi spremnici djeluju kao međuspremnik, apsorbirajući val tlaka i smanjujući njegov utjecaj na cijevi i ventile. Kada se dogodi vodeni udar, višak tlaka tjera tekućinu u kompenzacijski spremnik, gdje se može proširiti i raspršiti energiju.

Prenaponski spremnici mogu se postaviti na strateškim mjestima u sustavu cjevovoda, kao što je blizu ventila ili na kraju dugog cjevovoda. Dolaze u različitim veličinama i dizajnom, ovisno o zahtjevima sustava. Naš tim može vam pomoći odrediti pravu veličinu i vrstu kompenzacijske posude za vašu primjenu.

3. Koristite ventile za smanjenje tlaka

Ventili za smanjenje tlaka dizajnirani su za automatsko otvaranje kada tlak u sustavu prijeđe određenu zadanu točku. To omogućuje sigurno otpuštanje viška tlaka, sprječavajući oštećenje cijevi i ventila. Instaliranjem ventila za smanjenje tlaka u vašem sustavu, možete osigurati dodatni sloj zaštite od vodenog udara.

Prilikom odabira ventila za smanjenje tlaka, važno je odabrati onaj koji je ocijenjen za maksimalni tlak i brzinu protoka vašeg sustava. Naši stručnjaci mogu vam pomoći odabrati pravi ventil za smanjenje tlaka za vašu primjenu visokotlačnog kontrolnog ventila.

4. Ispravno dimenzioniranje i raspored cijevi

Veličina i raspored cijevi u vašem sustavu također mogu imati značajan utjecaj na vodeni udar. Korištenje cijevi koje su premale može povećati brzinu tekućine, što može dovesti do ozbiljnijih hidrauličkih udara. S druge strane, korištenje prevelikih cijevi može biti skupo i neučinkovito.

Osim toga, raspored cijevi trebao bi biti dizajniran tako da minimizira nagle promjene smjera i visine. Oštri zavoji i okomiti usponi mogu stvoriti područja visokog tlaka i turbulencije, povećavajući rizik od vodenog udara. Naši inženjeri vam mogu pomoći u dizajnu sustava cjevovoda koji je optimiziran za vašu specifičnu primjenu, smanjujući rizik od vodenog udara i poboljšavajući ukupnu izvedbu vaših visokotlačnih regulacijskih ventila.

5. Redovito održavanje i pregled

Redovito održavanje i pregled vaših visokotlačnih regulacijskih ventila i sustava cjevovoda ključni su za sprječavanje vodenog udara. Tijekom vremena, ventili se mogu istrošiti, brtve mogu procuriti, a cijevi se mogu začepiti ili oštetiti. Redovitim održavanjem i pregledima možete identificirati i riješiti sve potencijalne probleme prije nego dovedu do vodenog udara.

To uključuje provjeru rada ventila, provjeru istrošenosti komponenti ventila i ispitivanje ventila za smanjenje tlaka. Naše usluge održavanja osmišljene su za održavanje vaših visokotlačnih regulacijskih ventila u vrhunskom stanju, osiguravajući pouzdan i učinkovit rad.

Zaključak

Vodeni udar je ozbiljan problem koji može uzrokovati značajnu štetu na vašim visokotlačnim kontrolnim ventilima i sustavu cjevovoda. Međutim, provedbom pravih mjera prevencije, možete minimizirati rizik od hidrauličkog udara i zaštititi svoju investiciju.

Kao dobavljač visokotlačnih regulacijskih ventila, imamo stručnost i iskustvo da vam pomognemo odabrati prave ventile i preventivne mjere za vašu primjenu. Trebate li aPneumatski visokotlačni kontrolni ventilili anElektrični visokotlačni kontrolni ventil, možemo vam pružiti rješenja koja trebate.

Ako želite saznati više o našim visokotlačnim regulacijskim ventilima ili mjerama za sprječavanje vodenog udara, nemojte se ustručavati kontaktirati nas. Rado ćemo razgovarati o vašim specifičnim zahtjevima i pomoći vam pronaći najbolje rješenje za vaš sustav.

Reference

• Crane Co., "Protok tekućina kroz ventile, priključke i cijevi," Tehnički dokument br. 410M.
• Hydraulic Institute, "Smjernice za primjenu pumpi," ANSI/HI 9.8-2012.
• Miller, DS, "Internal Flow Systems," BHRA Fluid Engineering, 1990.
