Koja je karakteristika prigušivanja leptir upravljačkog ventila?

Karakteristika prigušnice odnosi se na odnos između relativnog protoka i relativnog otvaranja regulacijskog ventila pod konstantnim padom tlaka. Za leptir regulacijski ventil, razumijevanje njegove karakteristike prigušnice je ključno jer izravno utječe na performanse ventila u regulaciji protoka tekućine. Kao dobavljač leptirastih regulacijskih ventila, udubit ću se u pojedinosti njegovih prigušnih karakteristika na ovom blogu.

Opći koncept prigušne karakteristike

Prije nego što konkretno raspravljamo o prigušnoj karakteristici leptir upravljačkog ventila, važno je razumjeti opći koncept. Karakteristika prigušnice često se prikazuje krivuljom, koja se može klasificirati u nekoliko tipova: linearna, jednako postotna i brzo otvaranje.

Linearna karakteristika znači da je promjena protoka izravno proporcionalna promjeni otvaranja ventila. To jest, stalna promjena u otvaranju ventila rezultirat će konstantnom promjenom brzine protoka. Jednadžba za linearnu karakteristiku može se izraziti kao (Q/Q_{max}=C\puta L/L_{max}), gdje je (Q) stvarni protok, (Q_{max}) maksimalni protok, (L) stvarno otvaranje ventila, (L_{max}) maksimalno otvaranje ventila, a (C) konstanta.

Karakteristika jednakog postotka podrazumijeva da konstantna postotna promjena u otvaranju ventila rezultira konstantnom postotnom promjenom brzine protoka. Matematički se može napisati kao (\frac{dQ/Q}{dL/L}=R), gdje je (R) mogućnost raspona ventila.

Karakteristika brzog otvaranja pokazuje da se protok brzo povećava na početku otvaranja ventila, a zatim se smanjuje kako se otvor dalje povećava.

Karakteristike prigušivanja leptir upravljačkog ventila

Prigušna karakteristika leptirastog regulacijskog ventila obično je između linearnog i jednakog postotka, a na nju jako utječu dizajn ventila i uvjeti protoka.

Utjecaj dizajna ventila

Oblik leptir diska i sjedište ventila igraju značajnu ulogu u određivanju njegove karakteristike prigušenja. Na primjer, kod standardnog leptir ventila, kada je ventil u početnoj fazi otvaranja, površina protoka raste relativno sporo s povećanjem kuta rotacije diska. Kako se disk dalje rotira, površina protoka se brže povećava. Ovo nelinearno povećanje površine protoka dovodi do karakteristike prigušnice koja se razlikuje od čiste linearne krivulje ili krivulje jednakog postotka.

U našoj liniji proizvoda imamo različite vrste leptir ventila, kao što suElektrični trostruki ekscentrični leptir kontrolni ventiliPneumatski leptir kontrolni ventil. Trostruki ekscentrični dizajn u električnom trostruko ekscentričnom leptirastom regulacijskom ventilu pruža precizniju karakteristiku prigušivanja. Ekscentričnost u tri točke diska, osovine i sjedišta omogućuje bolju izvedbu brtvljenja i predvidljiviju kontrolu protoka. Kada se ventil otvara, disk se postupno odvaja od sjedišta na kontrolirani način, što pomaže u postizanju stabilnijeg i preciznijeg učinka prigušivanja.

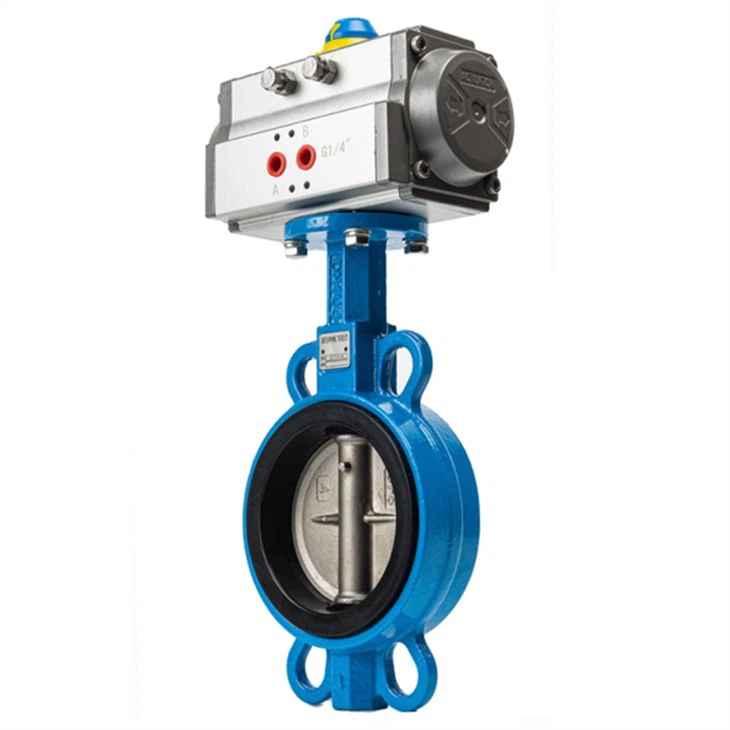

Pneumatski leptir kontrolni ventil, s druge strane, nudi isplativo rješenje za mnoge industrijske primjene. Njegova prigušna karakteristika također je optimizirana kroz pažljiv dizajn diska i aktuatora. Pneumatski aktuator može pružiti brzi odgovor na upravljačke signale, što je korisno za održavanje željene brzine protoka u dinamičkim sustavima.

Utjecaj uvjeta protoka

Reynoldsov broj, koji predstavlja omjer inercijskih sila i viskoznih sila u protoku tekućine, ima značajan utjecaj na prigušnu karakteristiku leptir upravljačkog ventila. Pri niskim Reynoldsovim brojevima (laminarni protok), otpor protoka uglavnom je posljedica viskoznih sila, a odnos između brzine protoka i otvaranja ventila može odstupati od karakteristične krivulje u normalnim uvjetima. Kako se Reynoldsov broj povećava (turbulentno strujanje), inercijske sile postaju dominantne, a prigušna karakteristika ventila postaje konzistentnija s projektiranom krivuljom.

Viskoznost tekućine također utječe na performanse prigušenja. Tekućine visoke viskoznosti doživjet će veći otpor pri strujanju kroz ventil, što može uzrokovati drugačiji odnos protoka i otvaranja ventila u usporedbi s tekućinama niske viskoznosti. Na primjer, u sustavu tekućine visoke viskoznosti, ventil će možda trebati otvoriti šire kako bi se postigla ista brzina protoka kao u sustavu niske viskoznosti.

Prednosti razumijevanja karakteristika prigušivanja

Za krajnje korisnike, razumijevanje prigušne karakteristike leptirastog kontrolnog ventila bitno je za pravilan odabir ventila i rad sustava.

Odabir ventila

Poznavajući karakteristike prigušnice, korisnici mogu odabrati najprikladniji ventil za svoju specifičnu primjenu. Za sustave koji zahtijevaju linearnu promjenu brzine protoka s otvaranjem ventila, kao što su neki jednostavni sustavi prijenosa tekućine, može se dati prednost ventilu s linearnijom karakteristikom prigušivanja. Nasuprot tome, za procese gdje mala promjena u otvaranju ventila treba imati veliki utjecaj na brzinu protoka u određenim radnim točkama, prikladniji je jednak postotak ili ventil sa sličnim karakteristikama.

Rad sustava

Ispravno razumijevanje karakteristike prigušnice pomaže u preciznoj kontroli protoka. U sustavu upravljanja, algoritam upravljanja može se prilagoditi na temelju karakteristike prigušnice ventila kako bi se postigla bolja točnost upravljanja. Na primjer, u sustavu upravljanja temperaturom gdje se brzina protoka tekućine za grijanje ili hlađenje treba precizno regulirati, sustav upravljanja može uzeti u obzir nelinearni odnos između otvaranja ventila i brzine protoka kako bi se održala stabilna temperatura.

Naša ponuda proizvoda i njihove prigušne karakteristike

Nudimo širok raspon leptir ventila, uključujućiPneumatski trostruki ekscentrični leptir kontrolni ventil. Ovaj ventil kombinira prednosti trostrukog - ekscentričnog dizajna i pneumatskog aktuatora. Trostruki - ekscentrični dizajn pruža izvrsnu izvedbu brtvljenja i prigušnu karakteristiku koja se može fino podesiti u skladu s različitim zahtjevima primjene.

Električni trostruki ekscentrični leptir kontrolni ventil je još jedan proizvod visokih performansi u našem portfelju. Nudi preciznu kontrolu i prigušnu karakteristiku koja je prikladna za aplikacije s visokopreciznim potrebama kontrole protoka, kao što su kemijska i farmaceutska industrija.

Naš pneumatski leptir kontrolni ventil dizajniran je za opću industrijsku primjenu gdje su isplativost i pouzdan rad važni. Ima prigušnu karakteristiku koja može zadovoljiti potrebe većine uobičajenih scenarija kontrole protoka.

Zaključak

Prigušna karakteristika leptir upravljačkog ventila je složen, ali važan aspekt njegove izvedbe. Na njega utječu i dizajn ventila i uvjeti protoka. Kao dobavljač, predani smo pružanju visokokvalitetnih leptirastih regulacijskih ventila s dobro definiranim karakteristikama prigušenja kako bismo zadovoljili različite potrebe naših kupaca.

Ako ste zainteresirani za naše leptiraste regulacijske ventile ili imate bilo kakvih pitanja o njihovim prigušnim karakteristikama, slobodno nas kontaktirajte radi nabave i daljnje rasprave. Ovdje smo da vam ponudimo najbolja rješenja za vaše zahtjeve kontrole protoka.

Reference

1. Smith, J. (2018). Kontrola protoka fluida u industrijskim sustavima. New York: Elsevier.
2. Johnson, R. (2020). Priručnik za regulacijske ventile. London: Wiley.
3. Brown, T. (2019). Principi regulacije protoka u ventilima. Chicago: McGraw - Hill.
